Komponenty pro pneumatickou dopravu


Pro realizaci dopravních systémů je nezbytné použít vhodné a spolehlivé komponenty. V našem sortimentu potrubní komponenty jako jsou oblouky, potrubní spojky, dále uzavírací klapky, hadicové uzávěry, atd…. V neposlední řadě také bezpečnostní prvek sila, kterým je přetlako/podtlakový ventil.

Zobrazit více
Komponenty pro pneumatickou dopravu

Oblouky

Potrubní oblouky musí splňovat specifické požadavky pro různorodé aplikace a průmyslové využití.

Z tohoto důvodu nabízíme mnoho různých typů a materiálových provedení potrubních oblouků od standardních ocelových, s kapsou pro abrazivní materiály, litinové, přes nerezové až po skleněné.

Spojení těchto oblouků může být, ale požadavků zákazníků pomocí potrubních spojek nebo pomocí přirub. Široká rozměrová řada splní požadavky i nejnáročnějšího zákazníka.

Více informací zde

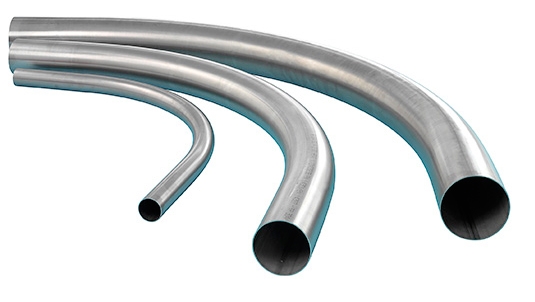

Nerezové oblouky

Široká rozměrová řada Rovné výběhy na obou koncích oblouku Minimální nízká ovalita Vizuálně estetický povrch Bez zvrásnění vnitřní části oblouku Dostupné i v provedení z AISI 316L / AISI316 Ti * v…

Nerezové oblouky

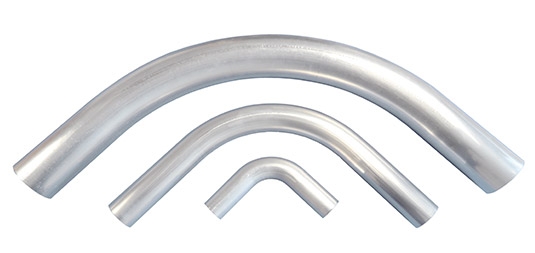

Hliníkové oblouky

Vyráběné dle DIN EN 573-3, 755-1, /-2 /-9 Materiálové provedení AlMgSi 0,5 F22

Hliníkové oblouky

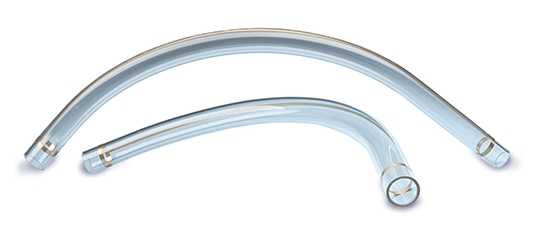

Skleněné oblouky

Vhodné pro abrasivní materiály 10 krát delší životnost než u standardních nerezový oblouků Vyrobené z borosilikátového skla 3,3 Měděný uzemňovací pás na vnější stěně oblouku Možné spojit pomocí potrubních spojek

Skleněné oblouky

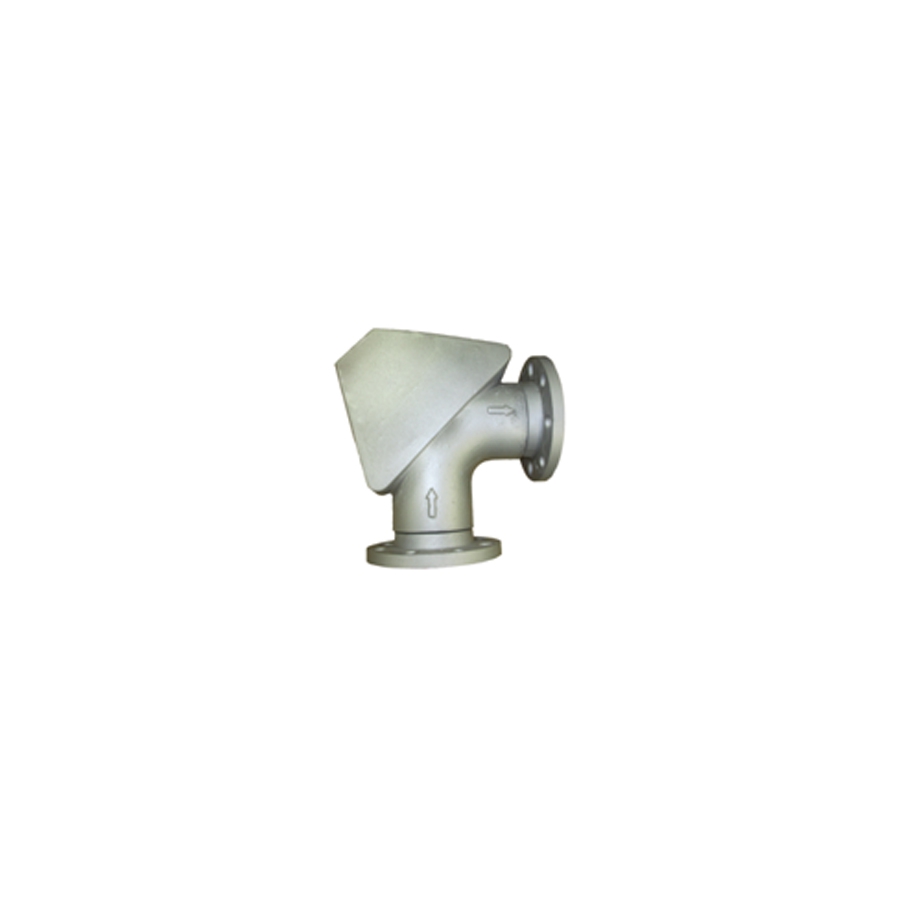

Litinové oblouky s kapsou

Kompaktní tvar minimalizující opotřebení Nízká tlaková ztráta v oblouku Variabilita provedení dle požadavku zákazníka Přírubové nebo trubkové připojení Provedení z litiny nebo nerezové oceli 1.4408 Možné spojit…

Litinové oblouky s kapsou

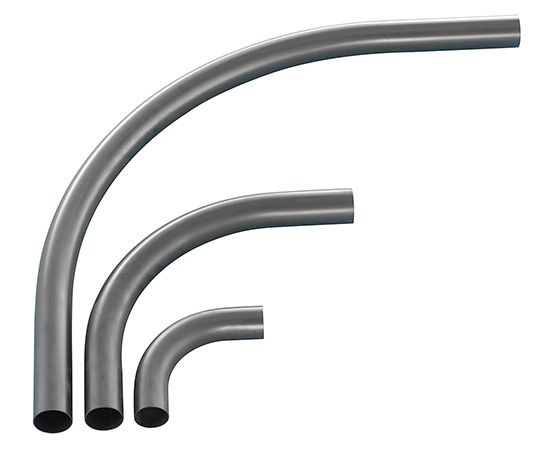

Ocelové oblouky

Široká rozměrová řada Vyráběny dle požadavku zákazníka Přírubové připojení nebo pomocí potrubních spojek

Ocelové oblouky

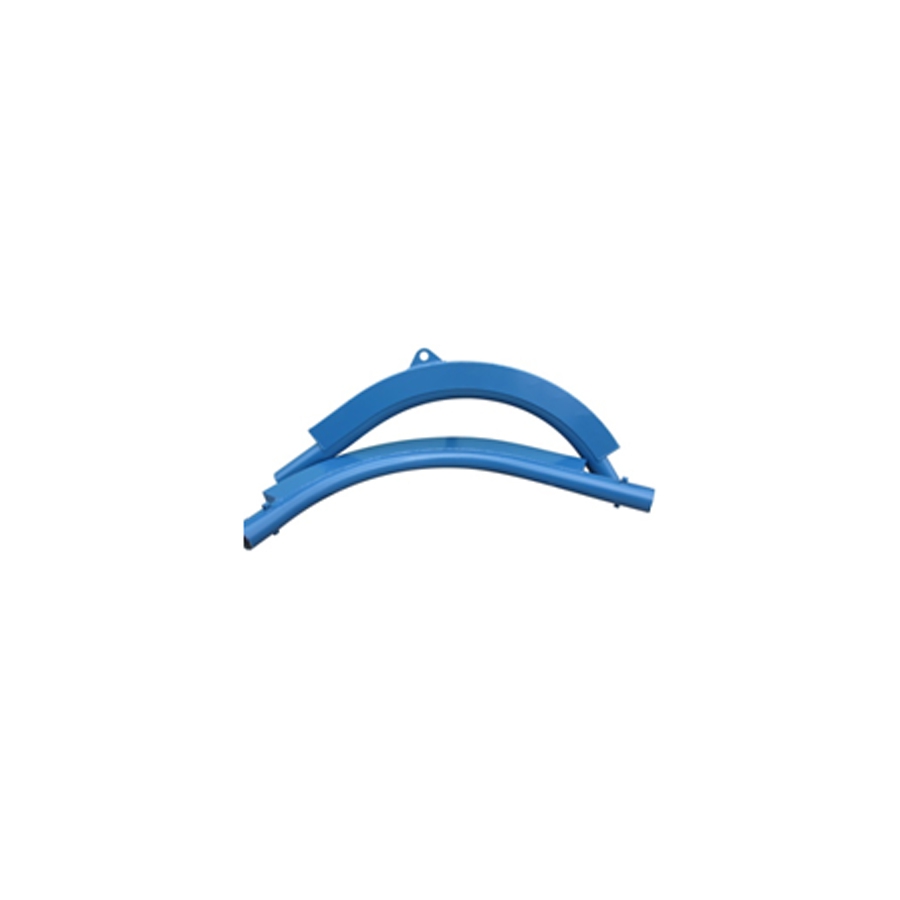

Ocelové oblouky s kapsou

Široká rozměrová řada Vhodné pro abrazivní materiály Vyráběny dle požadavku zákazníka Přírubové připojení nebo pomocí potrubních spojek

Ocelové oblouky s kapsou

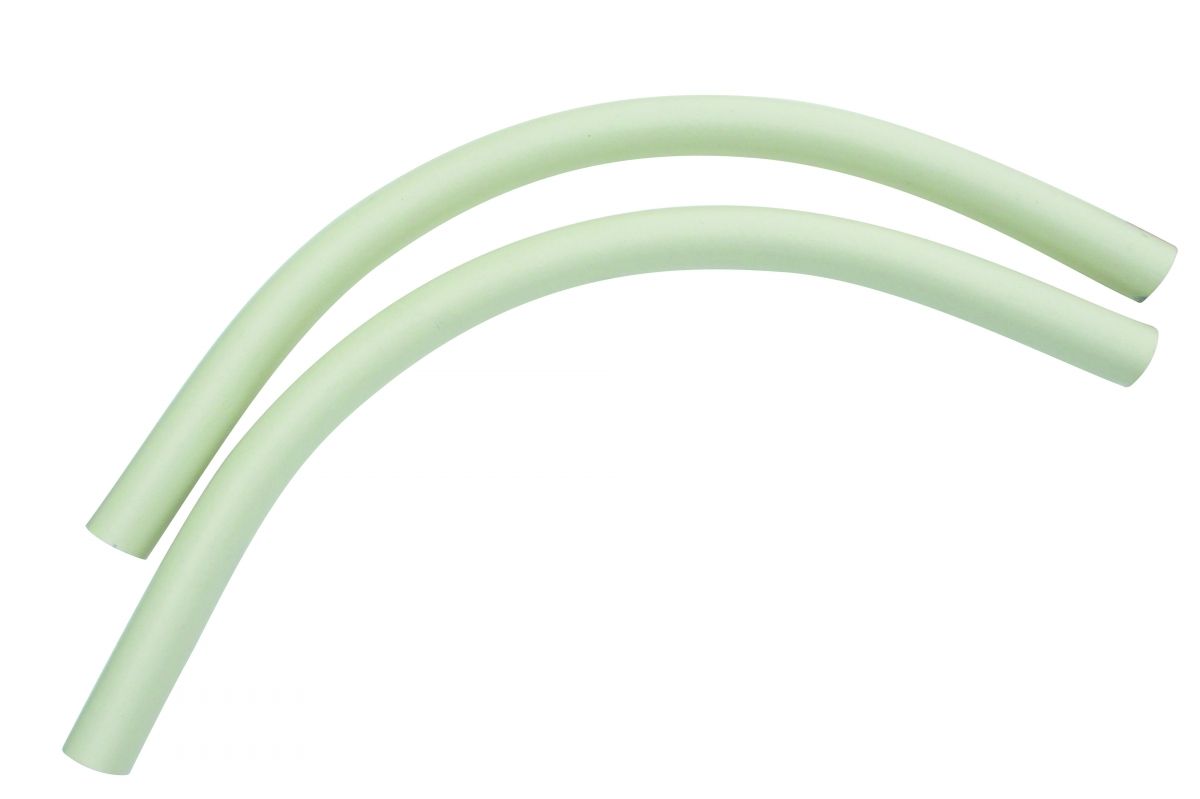

Nerezové oblouky tvrzené

20 až 30 krát delší životnost než u standardních nerezových oblouků Bezpečné v kontaktu s potrevinami Vhodné pro abrasivní materiály Rovné výběhy na obou koncích oblouku Snadná montáž

Nerezové oblouky tvrzené

Potrubní spojky

Potrubní spojky nabízí ekonomický způsob spojování dopravního potrubí. Potrubní spojky jsou konstruovány pro spojování trubek a potrubí dopravních systémů. Rozsah jejich využití je jak v tlakových, tak i v podtlakových systémech.

Široká rozměrová řada jednotlivých spojek umožňuje nejširší využití v různých průmyslových odvětvích. Jejich instalace obvykle nevyžaduje žádnou zvláštní přípravu konců trubek, pouze odstranění otřepů, kolmý přesný řez a odmaštění části trubek, na které mají být upnuty.

Více informací zde

Nerezové potrubní spojky CCS

Rozměrová řada od ø 38,1 mm do ø 168,3 mm Jednoduchá montáž Součástí spojky elektricky vodivý pásek Těsnění bílý neopren s teplotní odolností do +100°C Volitelně k dispozici se silikonovým těsněním s odolností do …

Nerezové potrubní spojky CCS

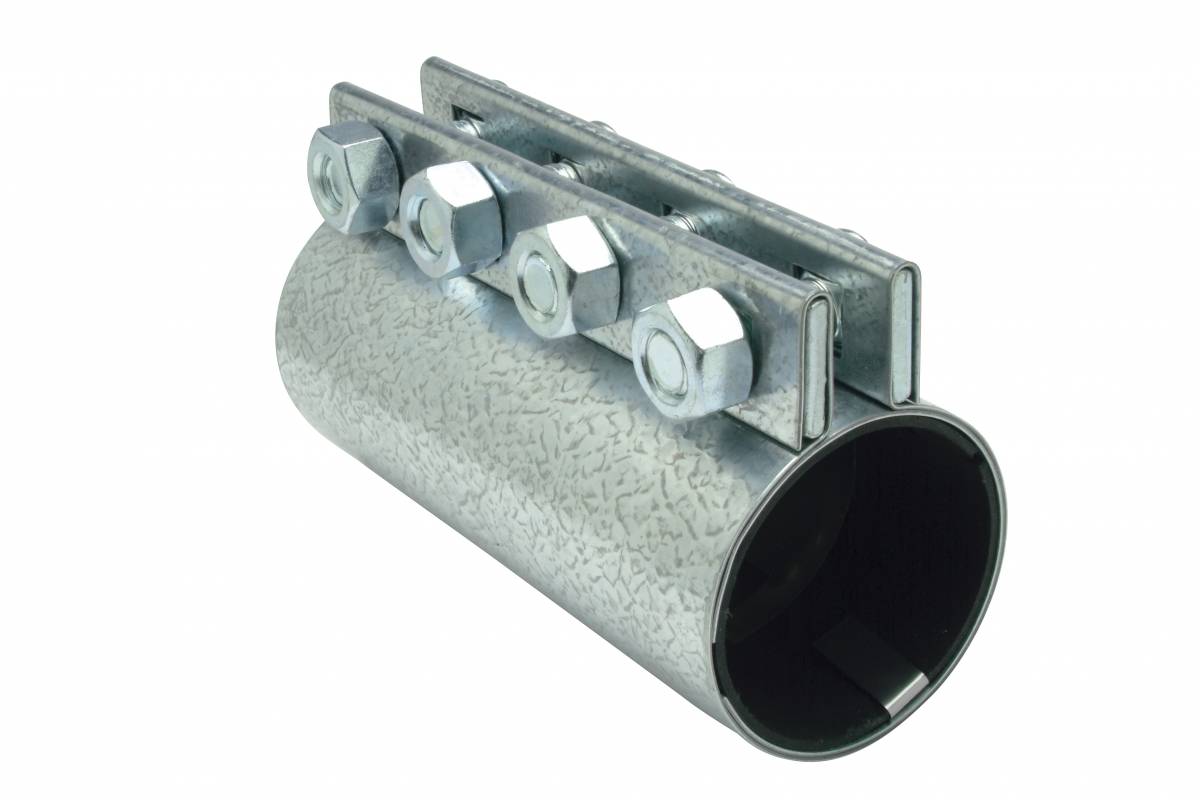

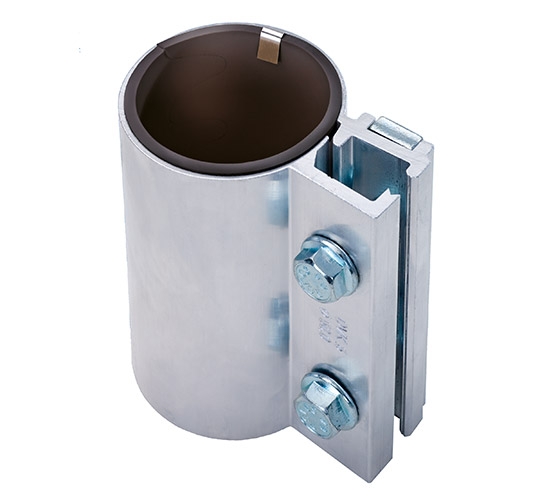

Pozinkované potrubní spojky pro přetlakové systémy CCM

Široká rozměrová řada Jednoduchá montáž Součástí spojky elektricky vodivý pásek Těsnění bílý neopren s teplotní odolností do +100°C Volitelně k dispozici se silikonovým těsněním s odolností do +186°C

Pozinkované potrubní spojky pro přetlakové systémy CCM

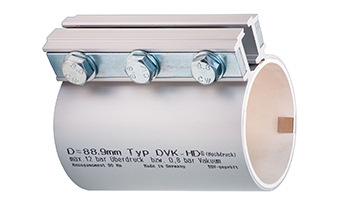

Hliníkové potrubní spojky pro přetlakové systémy DVK-HD

Tlaková odolnost od -0,8 bar do 12 bar* Rozměrová řada od 60,3 mm do 206 mm Těleso spojky z hliníku AlMgSi 0,5 F18 Masivní provedení s dvojím zajištěním Jednoduchá montáž Bílé těsnění EPDM nebo nitrilové těsnění…

Hliníkové potrubní spojky pro přetlakové systémy DVK-HD

Hliníkové potrubní spojky pro podtlakové systémy DVK

Tlaková odolnost od -0,8 bar do 6 bar* Těleso spojky z hliníku AlMgSi 0,5 F18 Masivní provedení s dvojím zajištěním Jednoduchá montáž Standardní bílé těsnění EPDM s teplotní odolností do -30°C do +120°C nebo černé…

Hliníkové potrubní spojky pro podtlakové systémy DVK

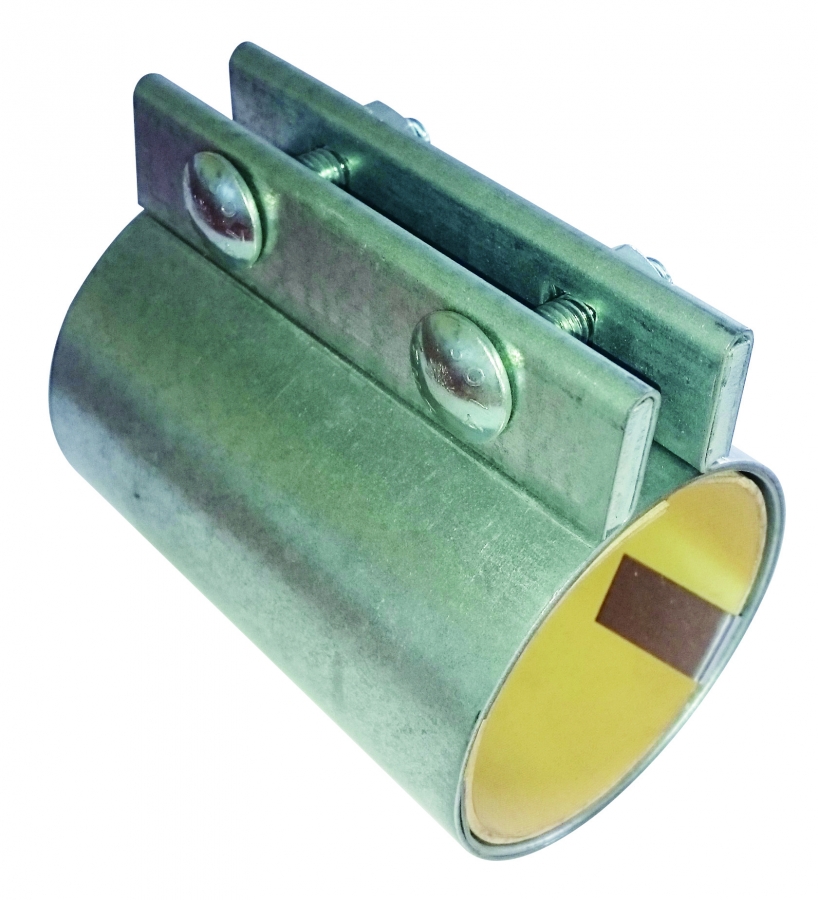

Pozinkované potrubní spojky pro podtlakové systémy LD

Odlehčené provedení Jednoduchá montáž Součástí spojky elektricky vodivý pásek Těsnění bílý neopren s teplotní odolností do +100°C Volitelně k dispozici se silikonovým těsněním s odolností do +186°C

Pozinkované potrubní spojky pro podtlakové systémy LD

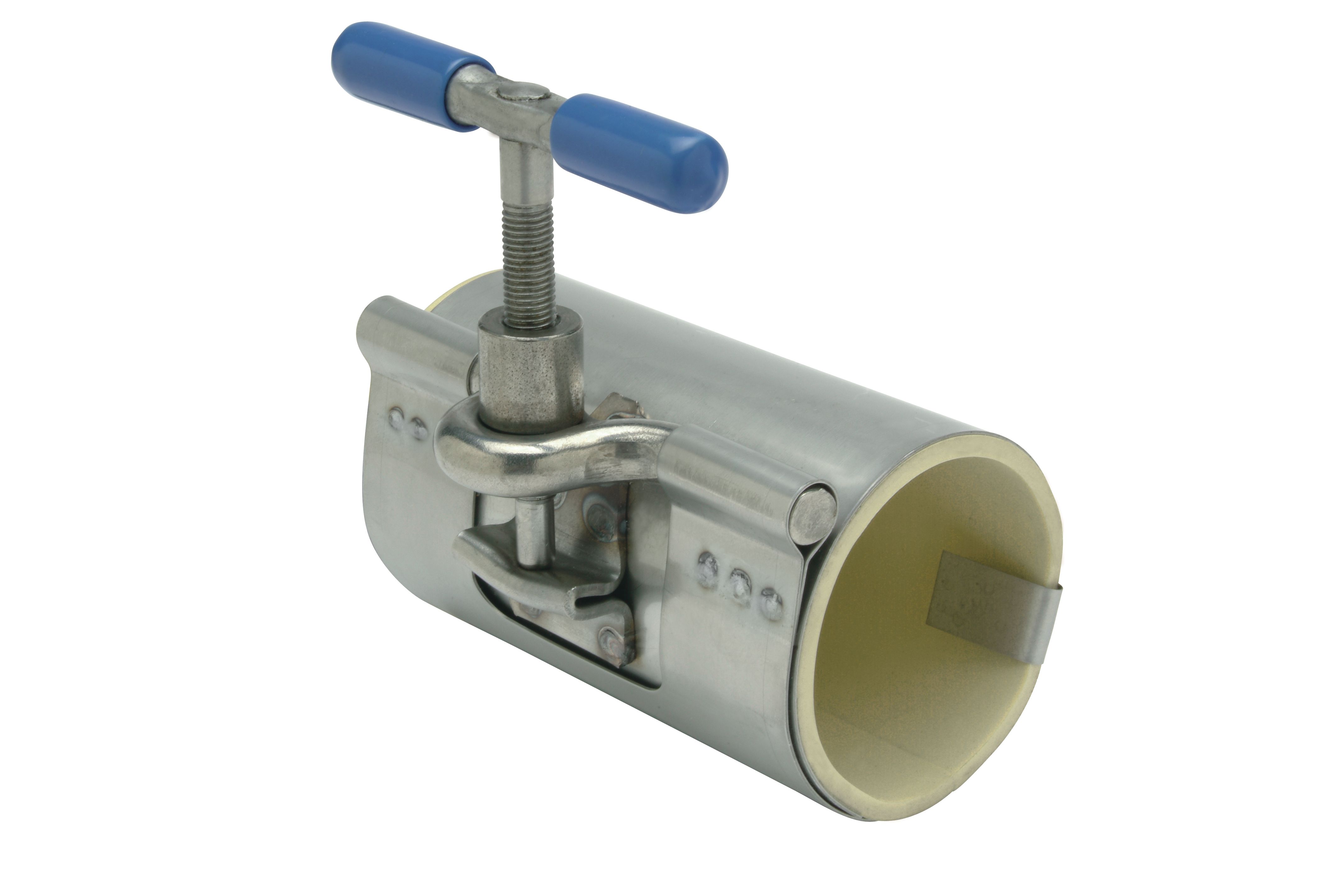

Nerezové potrubní rychlospojky QC

Jednoduchá montáž Součástí spojky elektricky vodivý pásek Těsnění bílý neopren s teplotní odolností do +100°C Volitelně k dispozici se silikonovým těsněním s odolností do +186°C

Nerezové potrubní rychlospojky QC

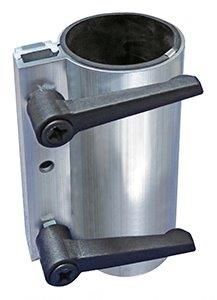

Hliníkové potrubní rychlospojky QDVK-HD-C

Tlaková odolnost od -0,8 bar do 6 bar* Těleso spojky z hliníku AlMgSi 0,5 F18 Jednoduchá montáž Standardní bílé nitrilové nebo EPDM těsnění s teplotní odolností do -20°C do +80°C Bezpečné pro použití s potravinami   *v závislosti na průměru spojky

Hliníkové potrubní rychlospojky QDVK-HD-C

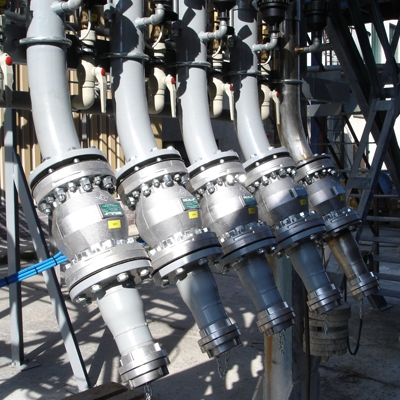

Hadicové uzávěry

Hadicové uzávěry jsou vhodné převážně pro pneumatickou dopravu sypkých materiálů, včetně abrasivních. Tyto ventily najdou uplatnění všude tam, kde je nutné zachovat plný průřez potrubím.

V závislosti na potřebách uživatele je možné dodání těchto ventilů v různých materiálových provedeních jak tělesa, tak i uzavírací vložky. S ohledem na variabilitu provedení je možné ventily mimo jiné využít i v potravinářském, chemickém, stavebním průmyslu.

Více informací zde

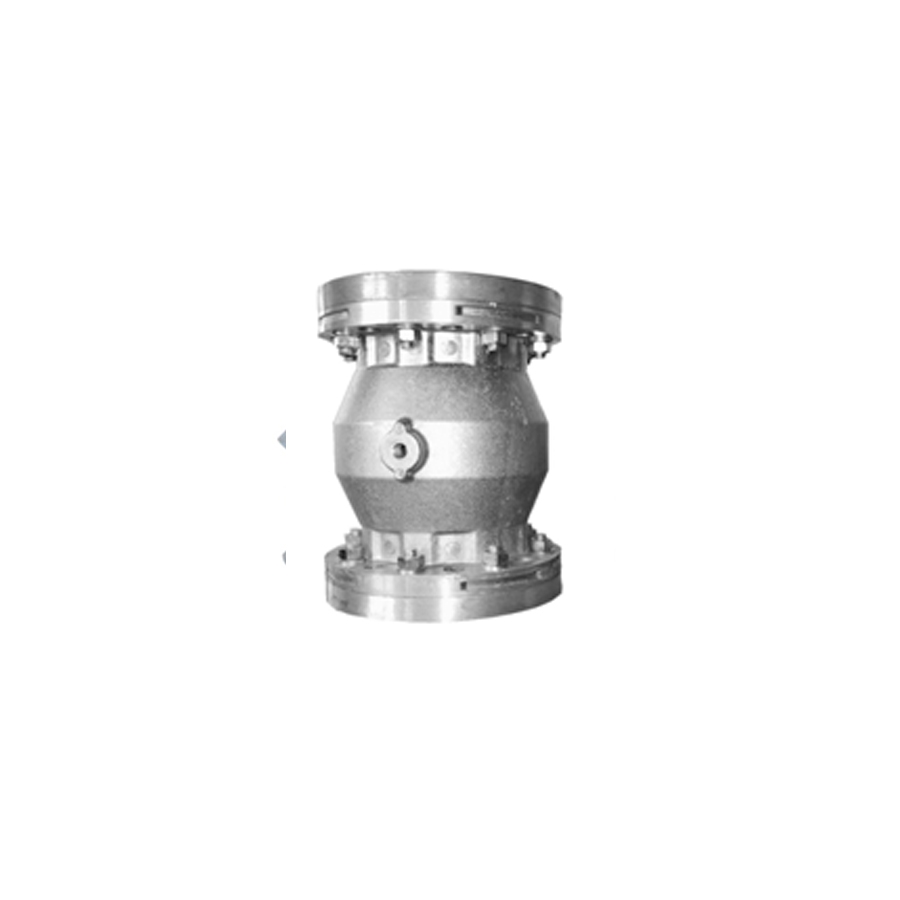

Hadicový uzávěr FLV

Rozměrová řada od ø38 do ø193 mm Variabilita provedení dle požadavku zákazníka Bez opotřebení mechanických dílů Minimální údržba

Hadicový uzávěr FLV

Uzavírací klapky

Motýlkové klapky pro všechny druhy aplikací slouží jako uzavírací nebo regulační armatura při manipulaci s různými médii v beztlakových, přetlakových nebo podtlakových podmínkách.

Mimo standardních typů uzavíracích klapek také nabízíme klapky v provedení s nadouvacím sedlem (APS), čímž se u aplikací s abrasivními materiály prodlužuje životnost sedla klapky.

Nabízené uzavírací klapky zajišťují dokonalé utěsnění mezi přírubami a tím eliminují potřebu použití dalšího přírubového těsnění.

Na základě požadavku je možné dodat uzavírací klapky i do prostředí s nebezpečím výbuchu, včetně všech potřebných certifikátů.

Více informací zde

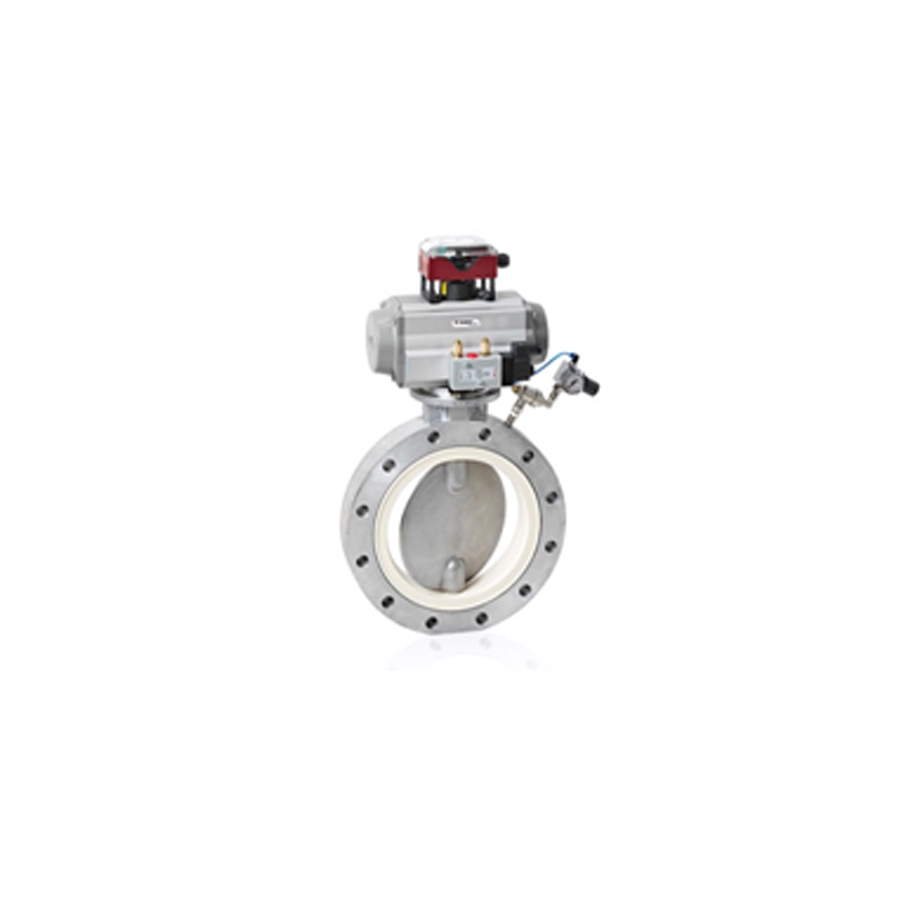

Uzavírací klapka DKZ-110-APS

Bezúdržbová konstrukce Těsnění s bočním přesahem a přídavným těsněním, zajišťující dokonalé utěsnění mezi přírubami bez nutnosti dalšího přírubového těsnění S nadouvacím sedlem Tlaková odolnost do 6bar* Pracovní…

Uzavírací klapka DKZ-110-APS

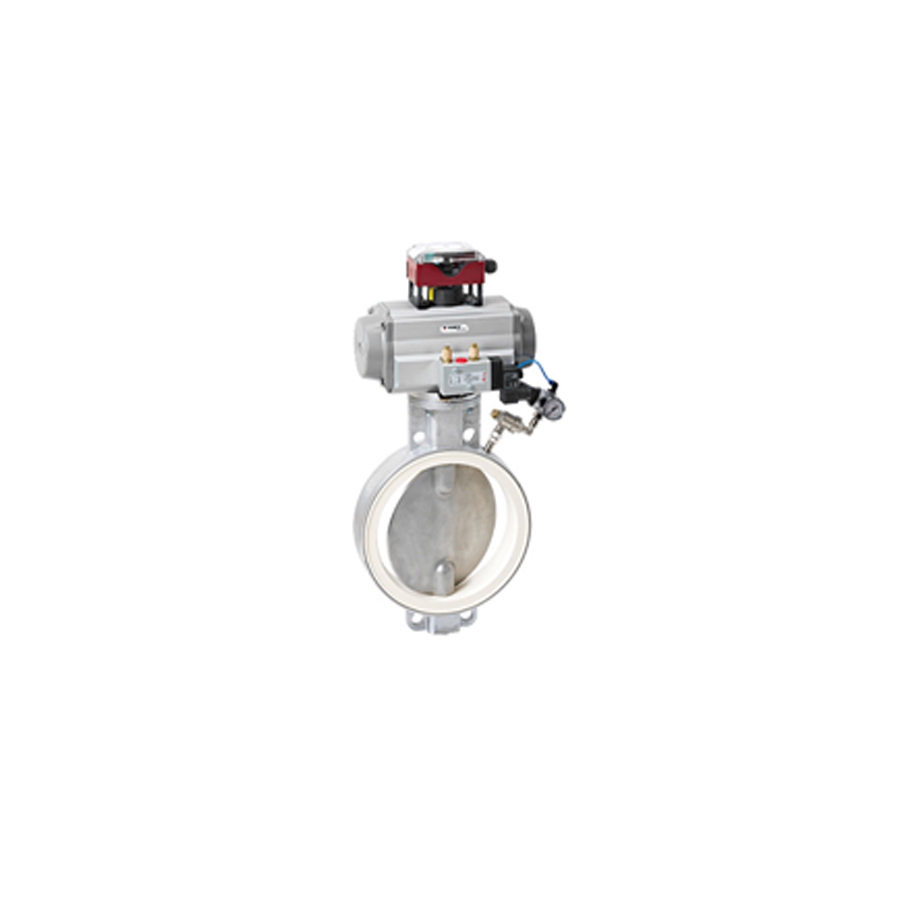

Uzavírací klapka DKZ-103-APS

Bezúdržbová konstrukce Těsnění s bočním přesahem a přídavným těsněním zajišťující dokonalé utěsnění mezi přírubami bez nutnosti dalšího přírubového těsnění S nadouvacím sedlem Tlaková odolnost do 6bar* Pracovní teplota…

Uzavírací klapka DKZ-103-APS

Přetlako-podtlakové systémy

Přetlako-podtlakový ventil je bezpečnostní prvek pro ochranu sila před poškozením vzniklým přetlakem nebo podtlakem, kde během plnění či vyprazdňování může docházet k velkým výkyvům tlaku, teploty, fermentaci, apod.

V takovém případě se přetlako/podtlakový ventil automatiky otevře a obnoví atmosferické podmínky uvnitř sila nebo zásobníku. Jakmile se dosáhne atmosferického stavu, ventil se uzavře.

Bezpečnostní ventil se instaluje přímo na víko sila nebo pomocí navařovací příruby, která je jeho součástí.

Více informací zde

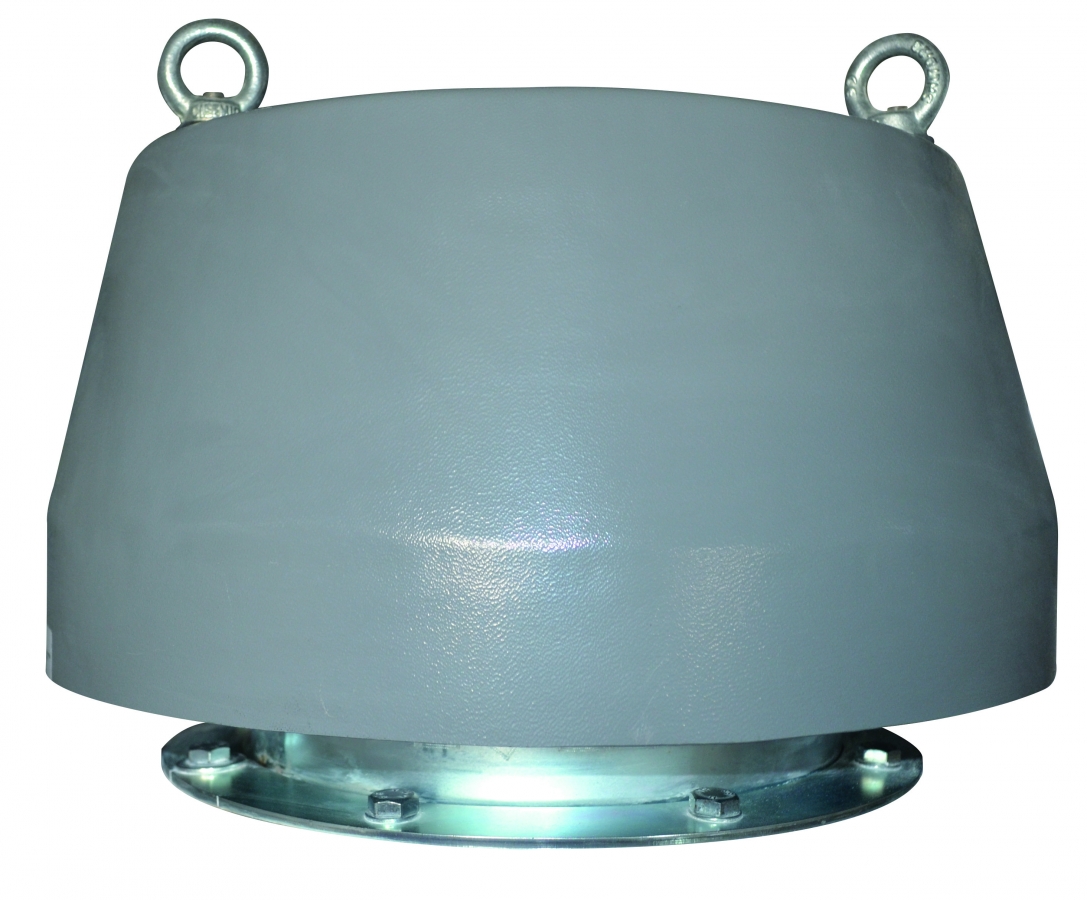

Přetlakový ventil SDP-250

Snadná instalace Standardně z konstrukční oceli Dostupné i v provedení SDP-S s kontaktními částmi z nerezové oceli Max. pracovní teplota +80°C Standardní nastavení pro přetlak 550m H2O Standardní nastavení pro…

Přetlakový ventil SDP-250

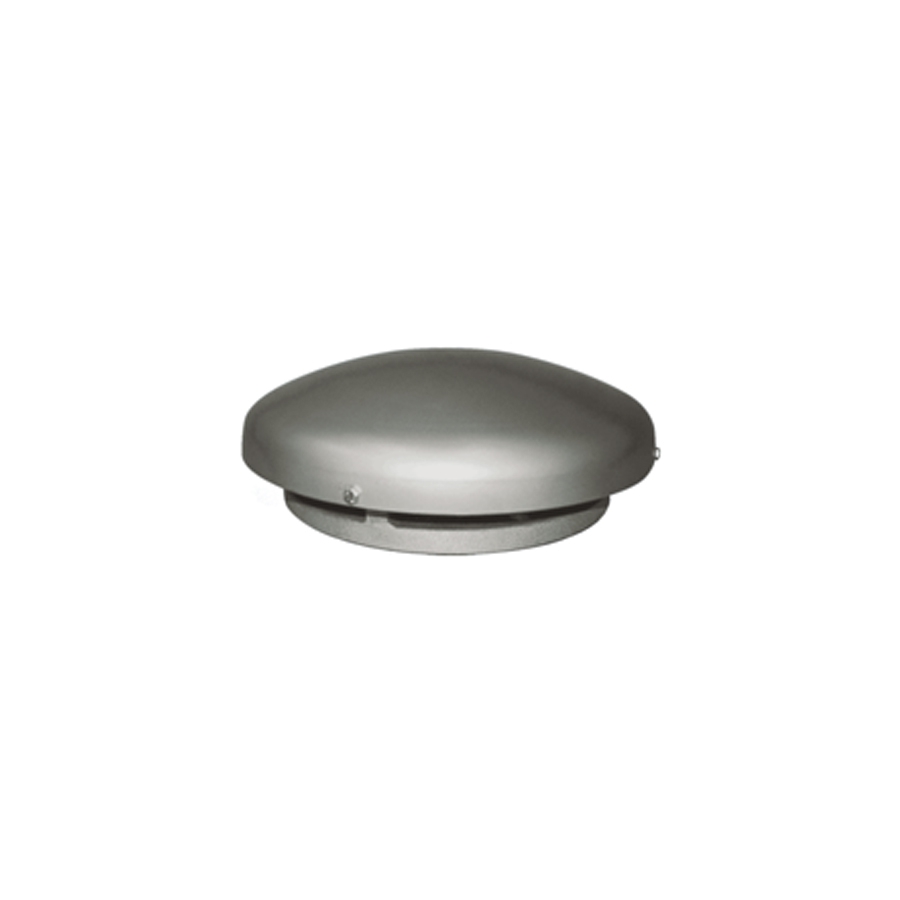

Přetlakový ventil PRV

Spolehlivý Kompaktní tvar Bezúdržbové provedení Vyrobeno z nekorozivních materiálů Snadná demontáž a kontrola Standardní provedení pro max. přetlak 39,6mbar Standardní provedení pro podtak 19,8mbar …

Přetlakový ventil PRV

Redukce

V případech, kdy je nutné měnit průměr dopravního potrubí lze využít redukce. Široká rozměrová řada nabízí snadné řešení tohoto úskalí.

Redukce jsou dodávány ve dvou materiálových provedeních, a to ze srandardní nerezové oceli nebo z tvrzené nerezové oceli. Prodloužené rovné výběhy umožňují spojení redukcí s potrubím pomocí potrubních spojek.

Více informací zde

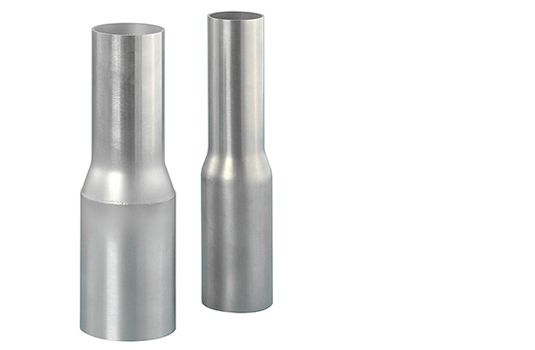

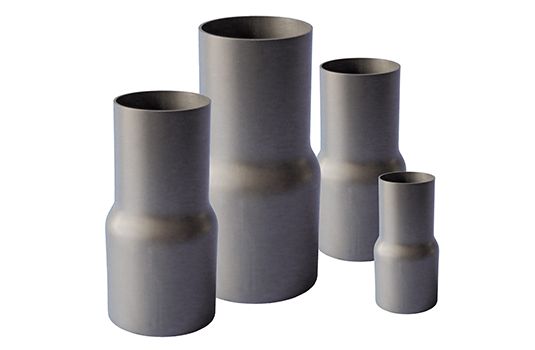

Nerezové redukce

Široká rozměrová řada Materiálové provedení 17240 a  17249 Na základě požadavku možné v jiných délkách

Nerezové redukce

Nerezové redukce tvrzené

Široká rozměrová řada Materiálové provedení 17240 a  17249 Na základě požadavku možné i jiné délky

Nerezové redukce tvrzené

Potrubní T-kusy a Y-kusy

Pro rozdělení nebo sloučení potrubních tras je možné využít potrubní tvarovky T a Y. Tyto tvarovky je možné využít jako součást dopraního potrubí sypkých materiálů nebo také jako součást rozvodu tlakového vzduchu nebo vakua.

Y-kusy jsou standardně vyráběny s úhlem 30° nebo 45°.

Varibilita dodávaných dílů jistě uspokojí požadavky každé aplikace.
Více informací zde

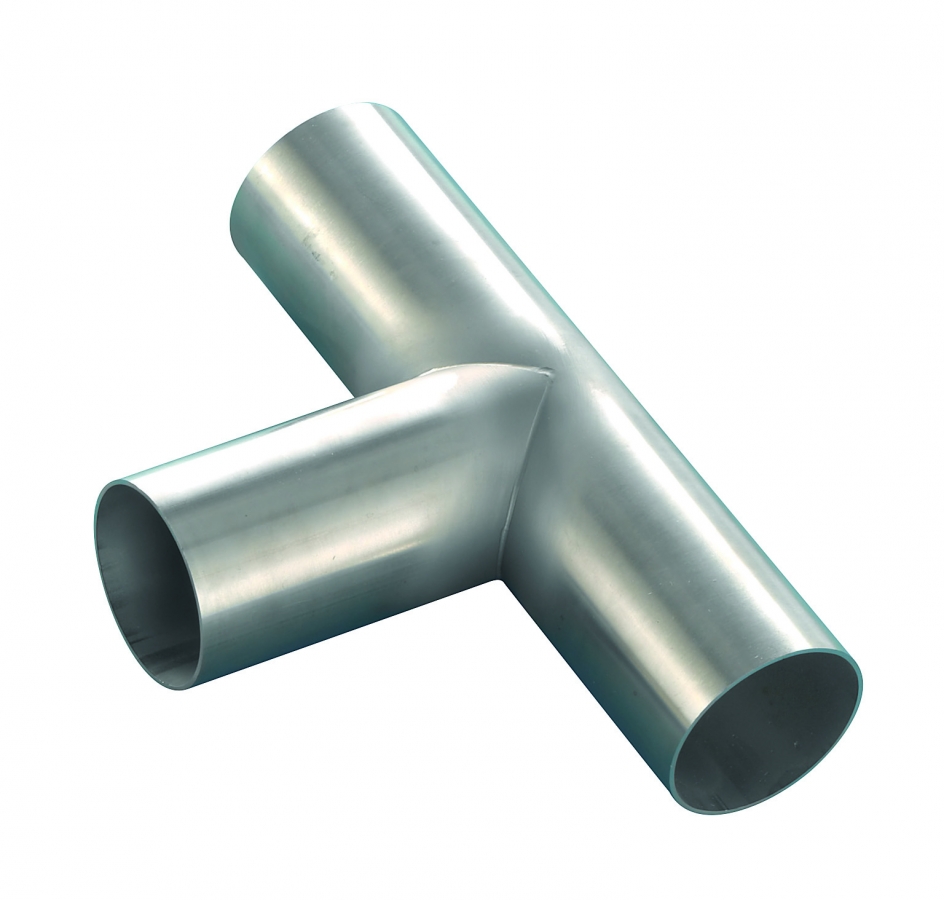

Nerezové T-kusy

Široká rozměrová řada Materiálové provedení 17240 a 17249 Laserem řezané a svářené Na základě požadavku je možné z hliníku Na základě požadavku možné i v jiných délkách

Nerezové T-kusy

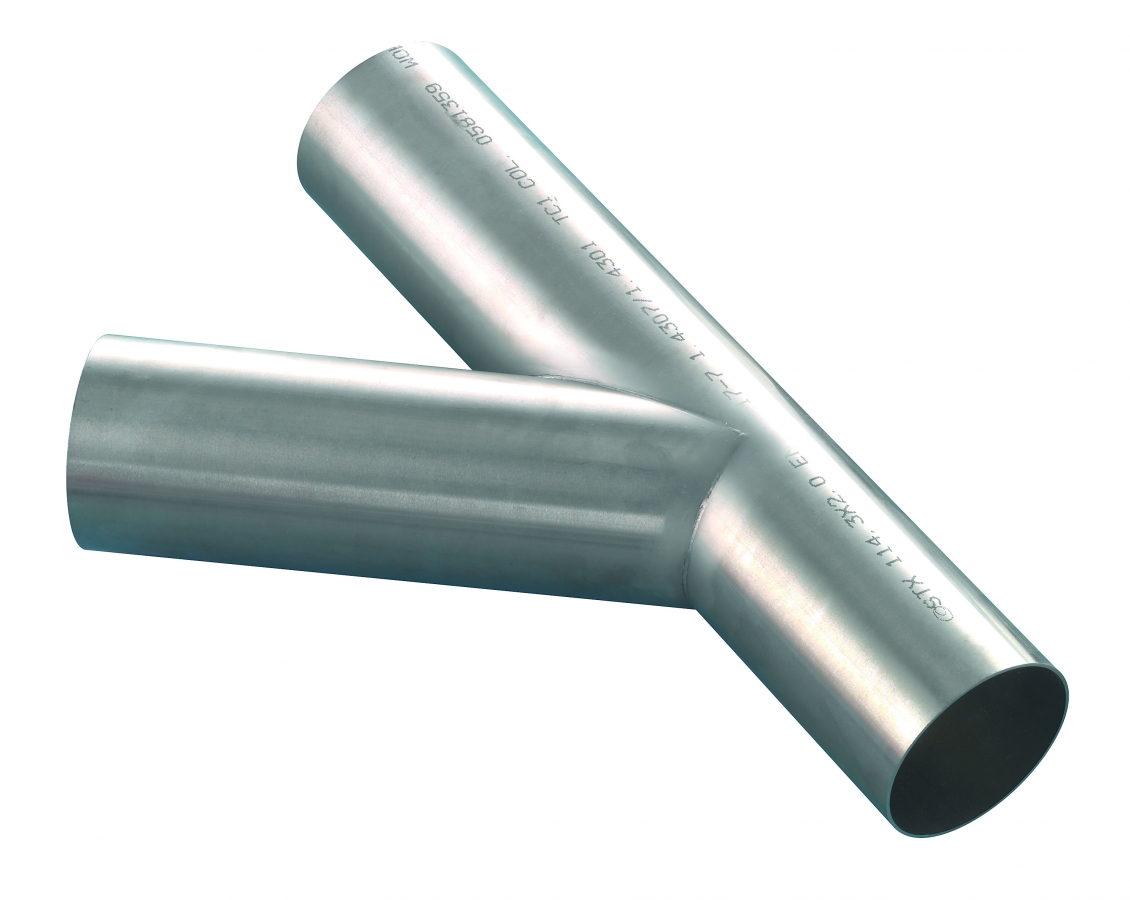

Nerezové Y-kusy

Dostupné s úhlem 30° nebo 45° Široká rozměrová řada Materiálové provedení 17240 a 17249 Laserem řezané a svářené Na základě požadavku možné jiné provedení Na základě požadavku možné i v jiných délkách

Nerezové Y-kusy
